Панельная рама Pelican iM24XX-BEZEL Base Bezel Kit для Pelican Storm iM2400/iM2450

Панельная рама Pelican iM24XX-BEZEL Base Bezel Kit для Pelican Storm iM2400/iM2450 IM2400-MBEZ-B

​Панельная рама Pelican iM24XX-BEZEL Base Bezel Kit для Pelican Storm iM2400/iM2450 IM2400-MBEZ-B

представляет собой дополнительный аксессуар для

кейсов Pelican Storm iM2400 и iM2450

для крепления панели для встраиваемой аппаратуры.

После крепления панельной рамы для корпуса

Pelican iM24XX-BEZEL

можно установить кастомизированную панель для встраиваемого электронного оборудования в кейс Pelican Storm.

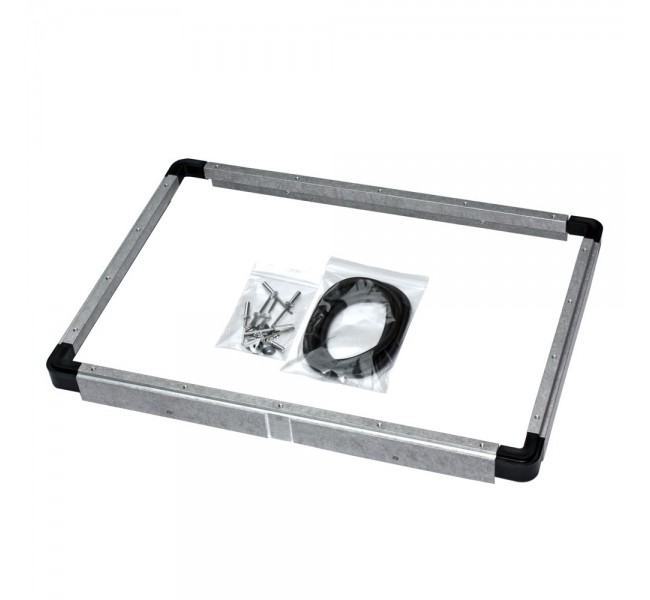

Pelican Storm Case Base Bezel Kit

- это  рамная система, которая выполнена из алюминия и служит для установки приборной панели в корпус кейса.

Если планируется устанавливать оборудование и в корпусе, и в крышке кейса (как на рисунке), следует дополнительно

купить панельную раму Pelican iM24XX-BEZEL-LID Lid Bezel Kit

, которая спроектирована специально для крышки кейса Pelican Storm.

Панельная рама

Pelican

iM24XX-BEZEL Base Bezel Kit создана для монтажа специальной панели под оборудование, которое необходимо поместить в корпусах кейсов iM2400 или iM2450 Pelican Storm.

Характеристика Pelican iM24XX-BEZEL Base Bezel Kit:

Алюминиевая рамочная система для крепления панелей в корпусе кейса.

Размер обода крышки составляет 45,7 x 33 см. (ДxВ).

Совместима с iM2400 или iM2450 Pelican Storm case.

Как установить панельную раму Pelican iM24XX-BEZEL Base Bezel Kit для Pelican Storm iM2400/iM2450 IM2400-MBEZ-B:

Требуется собрать рамку, для этого соедините углы с торцами планок.

Следуя подсказкам на рисунке, установите рамку в кейс.

Установите и зафиксируйте корпус кейса на необходимой высоте, используя небольшие подпорки (демонтируются после установки) и зажимы. Убедитесь в том, что заклепочные отверстия не перекрыты. Примечание: высота подбирается индивидуально в соответствии с вашим оборудованием. Размеры рамочной панели указаны в чертеже.

Зафиксируйте планки и уголки таким образом, чтобы они плотно прилегали к внутренним стенкам кейса. Объем зазора, образующегося между соприкасаемыми поверхностями уголков и планок, зависит от глубины, на которую устанавливается рамка. Зазоры между каждой планкой и уголками должны быть идентичны. Тогда каждая планка будет отцентрована в точности по форме кейса, а рамка установлена надлежащим образом.

Ориентируясь по заклепочным отверстиям, расположенным на рамке, просверлите отверстия в стенке изнутри кейса. Для дрели используйте сверла, позволяющие сверлить под углом 90о, а именно № 11 и M4.9 (∅ 4,9 мм).

Подготовьте заклепки и герметические шайбы. Шайбы должны прилегать к головкам заклепок, резиновой поверхностью против тонких концов.

Установите заклепки и герметические шайбы в кейс в соответствии с рисунком. Убедитесь, что герметические шайбы расположены резиновой поверхностью вплотную к внешней стороне кейса.

Затяните заклепки и шайбы с помощью обычного клепального пистолета.

Извлеките подпорки и/или зажимы.

Поместите уплотнительное кольцо в паз вдоль поверхности рамки.

Для подгона уплотнительного кольца по профилю крышки, особенно в области ребер жесткости, может потребоваться небольшое количество силикона марки RTV (или иного клея-герметика).

Закрепите панель поверх рамки с помощью винтов с резьбой на 4 мм

​
