Панельная рама Pelican iM2300-BEZEL-LID Lid Bezel Kit для Pelican Storm iM2300

Панельная рама Pelican iM2300-BEZEL-LID Lid Bezel Kit для Pelican Storm iM2300 IM2300-M4-BEZEL-L

Панельная рама Pelican iM2300-BEZEL-LID Lid Bezel Kit для Pelican Storm iM2300 IM2300-M4-BEZEL-L

относится к дополнительным аксессуарам для

кейсов Pelican Storm iM2300

.

С помощью данного аксессуара вы сможете установить встраиваемое электронное оборудование и многое другое в кейсы Pelican Storm.

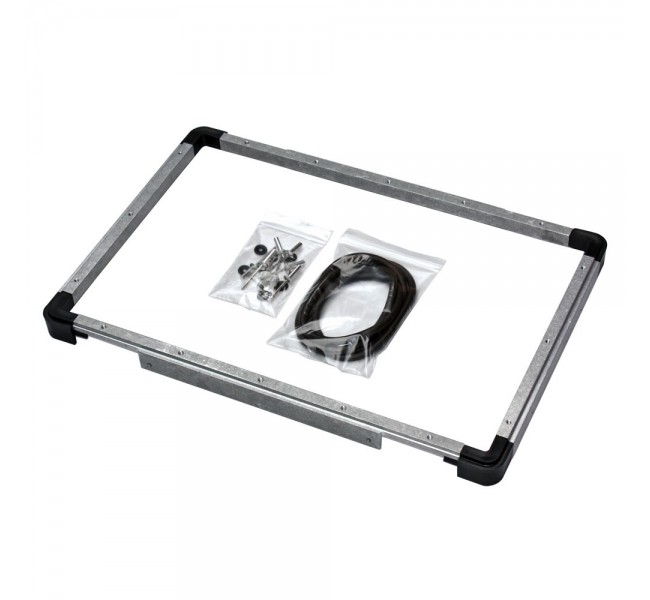

Pelican Storm Case Lid Bezel Kit

- это алюминиевая рамная система для монтажа приборной панели в крышку кейса.

Если требуется установить панели для размещения оборудования в кейсе не только в крышке, но и в корпусе (как на рисунке), потребуется дополнительно

купить панельную раму Pelican iM2300-BEZEL Base Bezel Kit

, которая устанавливается в корпус кейса Pelican Storm.

Панельная рама

Pelican iM2300-BEZEL-LID Lid Bezel Kit

сделана для установки на крышке кейсов iM2300 Pelican Storm специальной панели под оборудование, которое планируется поместить в кейс.

Характеристика Pelican iM2300-BEZEL-LID Lid Bezel Kit:

Алюминиевая рамочная система для крепления панелей в крышке кейса.

Совместимость с iM2300 Pelican Storm case.

Как установить панельную раму Pelican iM2300-BEZEL-LID Lid Bezel Kit для Pelican Storm iM2300:

Требуется собрать рамку, для этого соедините углы с торцами планок.

Следуя подсказкам на рисунке, установите рамку в кейс.

Установите и зафиксируйте крышку кейса на необходимой высоте, используя небольшие подпорки (демонтируются после установки) и зажимы. Убедитесь в том, что заклепочные отверстия не перекрыты. Примечание: высота подбирается индивидуально в соответствии с вашим оборудованием. Размеры рамочной панели указаны в чертеже.

Зафиксируйте планки и уголки таким образом, чтобы они плотно прилегали к внутренним стенкам кейса. Объем зазора, образующегося между соприкасаемыми поверхностями уголков и планок, зависит от глубины, на которую устанавливается рамка. Зазоры между каждой планкой и уголками должны быть идентичны. Тогда каждая планка будет отцентрована в точности по форме кейса, а рамка установлена надлежащим образом.

Ориентируясь по заклепочным отверстиям, расположенным на рамке, просверлите отверстия в стенке изнутри кейса. Для дрели используйте сверла, позволяющие сверлить под углом 90о, а именно № 11 и M4.9 (∅ 4,9 мм).

Подготовьте заклепки и герметические шайбы. Шайбы должны прилегать к головкам заклепок, резиновой поверхностью против тонких концов.

Установите заклепки и герметические шайбы в кейс в соответствии с рисунком. Убедитесь, что герметические шайбы расположены резиновой поверхностью вплотную к внешней стороне кейса.

Затяните заклепки и шайбы с помощью обычного клепального пистолета.

Извлеките подпорки и/или зажимы.

Поместите уплотнительное кольцо в паз вдоль поверхности рамки.

Для подгона уплотнительного кольца по профилю крышки, особенно в области ребер жесткости, может потребоваться небольшое количество силикона марки RTV (или иного клея-герметика).

Закрепите панель поверх рамки с помощью винтов с резьбой на 4 мм

​
